BC6040 40键矩阵键盘接口芯片





























千片价¥2.85

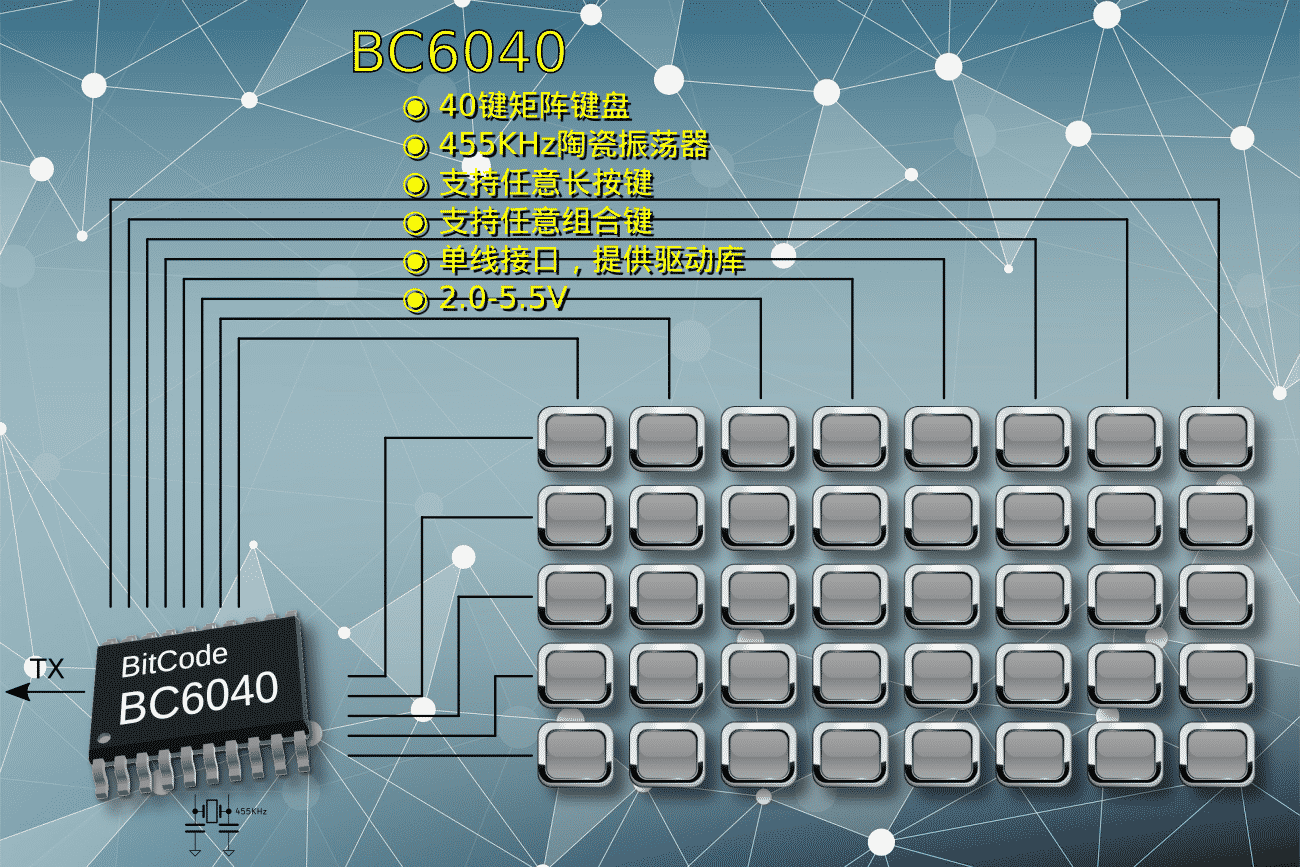

BC6040是单片40键键盘接口芯片,可直接连接5×8矩阵的40键键盘矩阵,可以支持常开或者常闭按键,或者两种键的组合,亦可以支持普通开关;键盘的类型上,可以是金属接触型按键,也可以是导电橡胶按键。BC6040可以方便地实现任意类型和数量的组合键和长按键。

  • 支持常开/常闭按键
  • 支持任意数量组合键
  • 支持任意长按键检测
  • 单线接口(UART, 波特率9600)
  • 直接键值输出
  • 使用廉价455K陶瓷谐振器
  • 工作电压2.0-5.5V
  • 工作电流20uA(@2.5V)
  • SSOP20封装

BC6040的输出采用UART串行接口,直接输出键值,程序处理简单。只需一根口线,可以轻松完成与各种MCU及PC机的接口,也可以很容易实现光耦隔离或者转换为RS-485接口实现远程键盘。

同时提供C语言驱动库,借助驱动库,用户可以用少于10行的代码,实现包括长按键、组合键等功能的全功能键盘接口。

Arduino兼容,提供Arduino库,可用于任何Arduino系统。

BC6040工作电流极低,在供电电压2.5V时,只需20uA,使用两节5号电池,可连续工作5年以上,适用于各种电池供电设备。

(tips: 曾有用户反映贴片封装的455K谐振器不易买到,可搜索关键词“贴片 陶瓷 455K”,即可得到大量结果)

建议零售价:

  • 1-9片  ¥5.99
  • 10-49片  ¥4.49
  • 50-99片  ¥3.99
  • 100-999片  ¥3.40
  • 1000+  ¥2.85

(随赠直插转换板,免费顺丰邮寄)

相关下载

资料名称 下载
BC6040 技术手册
键盘接口驱动库 - 说明书 (C语言版)
键盘接口驱动库-C语言版V1.7 - 源码+说明书+例程 ,少于10行代码实现含组合键、长按键的全功能键盘接口
键盘接口驱动库 - 说明书 (Arduino版)
键盘接口驱动库-Arduino版V1.0 - Arduino IDE 中直接安装
56键矩阵键盘接口板说明书
BC7591 演示测试软件 (Windows版) (可用于调试BC6xxx键盘功能,说明见下文)

相关产品

56键矩阵键盘接口板

完整的7×8矩阵键盘电路,采用BC6561,但和BC6040接口协议完全兼容,只有按键数量区别。只需连接键盘即可工作,实现单片机电路的即插即用,UART口直接输出键值,最简应用中主机侧几乎无需编程,直接按键值执行所需操作即可。典型用途包括:

  • 评估BC6xxx系列芯片功能
  • 配合驱动库,作为Arduino键盘
  • 通过USB转串口设备连接计算机为PC应用提供专用键盘
  • 作为开发板连接单片机系统,免去样机制作电路板过程

零售价:7.99元

键盘调试页面
实时显示所接硬件的键盘状态,并记录和解释键码
BC7591演示测试软件

设计为辅助BC7591开发使用,但其键盘部分为也可以用来辅助测试BC6xxx。使用时,需要使用一个USB-串口转换器,将BC6xxx芯片的串口与计算机相连即可。

绿色设计,无需安装,可运行于U盘,单一可执行文件,解压后直接运行即可。

主要功能:

  • 可实时看到键盘传回的数据,并直观看到键盘的状态。

本产品供免费下载。

SMD-DIP转换板

方便您对样品进行测试,每位免费样品申请者可随芯片获赠一片相应转换板。

  • 非卖品,随免费样品赠送
